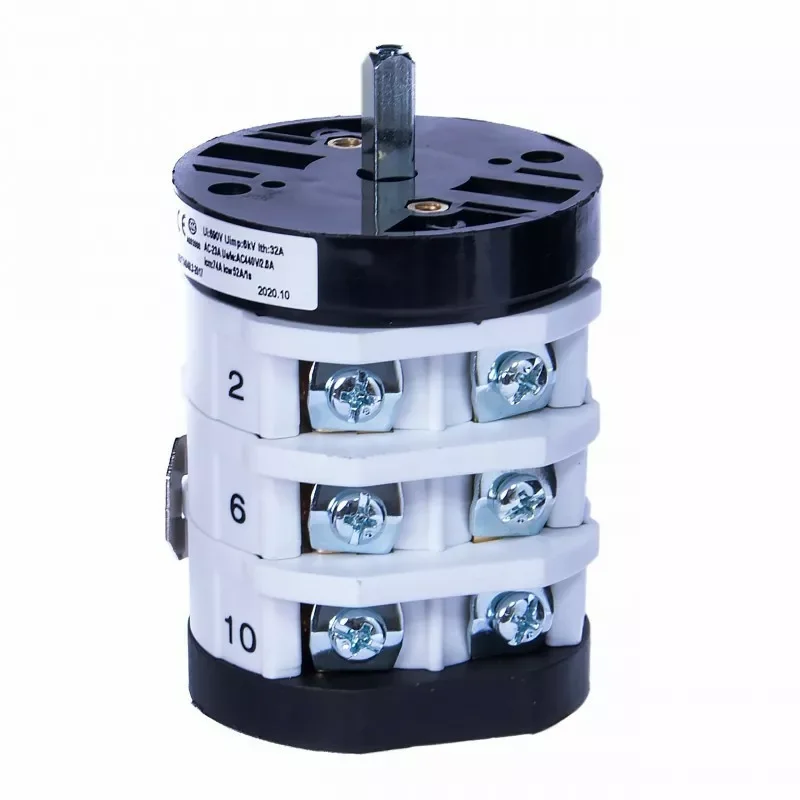

Przełacznik dinamik540

Przełącznik (wyłącznik) przeznaczony jest do prostowników do ładowania akumulatorów ze wspomaganiem rozruchu stosowany między innymi w Magnum Dinamik 540 - 840 Sherman Geko Mar-Pol Ripper Optima Imperia Yato Bass- z serrii 530 540 630 640 750 850 i innych.
Przełącznik służy do wyboru funkcji (ładowanie / ładowanie z timerem / rozruch) oraz zakresów prądu ładowania akumulatora.

Przełącznik stosowany jest jako zastępczy za przełącznik HZ5B-20-3 posiada styki o obciążalności max. 32A.
Przełącznik 0/1/2 stosowany w rozruchach MAGNUM DINAMIK 840 640  540
Wykorzystywany w Polsce jako 3P 3P + N 3P + N + E 6P pozycyjny przełącznik 7 pozycja przełącznika to rozruch.

DANE TECHNICZNE:

- seria produkcyjna - SZL9-32/3 producent CHN
- prąd obciążenia znamionowego - 32A max. (stan - styki załączone)
- napięcie znamionowe - 230/400V/50 Hz
- napięcie dopuszczalne - 690V/50/60 Hz
- max. obciążenie dla 3f - 95kW (AC23)
- przekrój przewodów przyłączeniowych - 40 mm²
- temp. pracy - od -10°C do +55°C
- norma producenta - IEC/EN 60947-3 VDE0660
- kategoria bezpieczeństwa- "CE"
- zgodność wykonania produktu z normami i dyrektywami UE oraz krajowymi
- wysokość:75mm (bez pokrętła i trzpienia)
- średnica: 55mm
